淘寶店鋪 |
1688店鋪|
收藏宏成|網(wǎng)站地圖歡迎光臨浙江宏成建材有限公司官方網(wǎng)站！
心有浩宏-業(yè)必大成
打造中國防水-裝飾材料一站式系統(tǒng)服務(wù)平臺
打造中國防水-裝飾材料一站式系統(tǒng)服務(wù)平臺
預(yù)鋪防水卷材在地下墊層鋪設(shè)后，工人會在上面搬運(yùn)、綁扎鋼筋等，為防止重物對卷材造成穿刺而出現(xiàn)滲漏現(xiàn)象，該類卷材必須具有一定的抗穿刺性能，那么耐根穿刺防水卷材的耐穿刺性能強(qiáng)弱到底和什么有關(guān)系呢？下面就跟著小編一起來看看

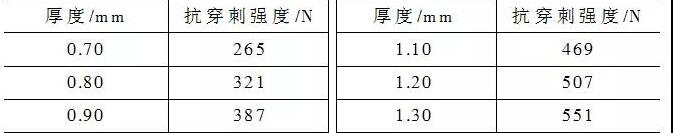

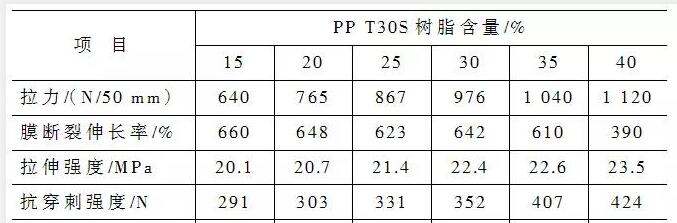

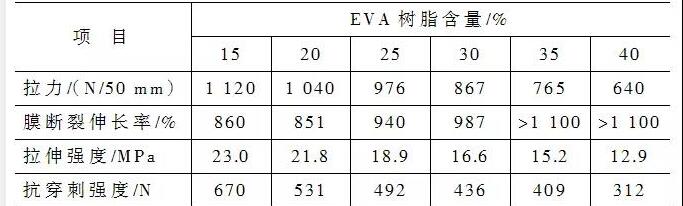

HDPE/EVA體系的抗穿刺性能 隨著體系中EVA樹脂含量的增加，片材的拉力、拉伸強(qiáng)度、邵氏硬度不斷減小，膜斷裂伸長率不斷增大。這是因為隨著EVA樹脂含量的增加，醋酸乙烯單體的比例增大，體系的結(jié)晶度降低，引起力學(xué)性能下降、韌性增加、硬度減小。同時，片材的抗穿刺強(qiáng)度隨著EVA樹脂含量的增加呈減小趨勢，并在EVA樹脂添加至40%時已經(jīng)不能達(dá)到標(biāo)準(zhǔn)要求。 NS06/PP體系的抗穿刺性能 以NS06為主體樹脂，通過添加不同比例的PP T30S樹脂進(jìn)行改性，PP T30S樹脂含量對片材（厚度為1.0 mm）力學(xué)性能和抗穿刺性能影響見表2。 隨著體系中PP T30S樹脂含量的增加，片材的拉力、拉伸強(qiáng)度、抗穿刺強(qiáng)度及邵氏硬度均呈增大趨勢。其中，拉力、抗穿刺強(qiáng)度受PP T30S樹脂含量的影響較大，隨著PP T30S樹脂含量的增加，這兩項指標(biāo)增長較快，而膜斷裂伸長率呈下降趨勢，且當(dāng)PP T30S樹脂含量增加至40%時，試驗時已經(jīng)出現(xiàn)試樣一拉就斷的現(xiàn)象，無法滿足力學(xué)性能指標(biāo)要求。同時，隨著PP T30S樹脂含量的增加，片材的硬度增長較快，無法滿足實際應(yīng)用施工需求。 片材厚度對抗穿刺性能的影響 抗穿刺性能評估的是防水卷材抵制外界硬物破壞的能力，不同厚度的防水卷材在實際施工應(yīng)用過程中對環(huán)境的適應(yīng)能力不同。GB/T 23457—2017規(guī)定P類卷材的全厚度最小規(guī)格為1.2 mm，廠家實際設(shè)計時此規(guī)格產(chǎn)品的主體材料（片材）厚度均為0.9 mm，為便于同其他變量比較，設(shè)計以1.0 mm厚片材為基準(zhǔn)。 在該配方體系中，隨著片材厚度的增加，抗穿刺強(qiáng)度增大；當(dāng)片材厚度達(dá)到0.9 mm以上時，抗穿刺強(qiáng)度均已滿足標(biāo)準(zhǔn)要求，且隨著片材厚度的增加，抗穿刺強(qiáng)度呈線性增長。 在其他性能指標(biāo)滿足標(biāo)準(zhǔn)的前提下，在設(shè)計厚度更大的片材配方時，可通過減小配方中HDPE主體樹脂的比例來降低片材的硬度，更利于細(xì)部節(jié)點的施工，提高整體施工性能。 由以上可以看出，影響耐根穿刺防水卷材耐穿刺性能的原因有很多，不管是自粘膠層厚度、防粘保護(hù)層種類，還是粒徑等都對預(yù)鋪防水卷材抗穿刺性能有影響。好了今天的分享就到這里了，如果你想了解更多類似的問題，歡迎撥打0570-3665325進(jìn)行咨詢。
掃碼關(guān)注更多精彩!
 |
|
|
400-826-9290
