保溫層置于防水層之下的屋面構(gòu)造做法。由于保溫層在防水層之下，并且一般采用傳統(tǒng)的保溫材料，如珍珠巖、加氣混凝土、陶?；炷恋炔牧?，這些材料普遍存在吸水率大的通病。防水層施工或者使用過(guò)程中，一旦存在破損或搭接密封不嚴(yán)，水快速進(jìn)入并儲(chǔ)存在保溫層中，此時(shí)，保溫材料因?yàn)槲髮?dǎo)熱系數(shù)徒增，保溫效果快速下降。更為嚴(yán)重的是，由于保溫層存有大量的水分肆意竄流，在屋面結(jié)構(gòu)層薄弱處滲進(jìn)室內(nèi)，并且難以徹底修復(fù)。在保溫層中設(shè)置排氣管以排除保溫層中水汽，盡管可起一定排氣作用，但屋面中增設(shè)的排氣管道，易被破壞，不僅起不到理想的排氣效果，反而形成新的進(jìn)水通道。

  近幾年來(lái)，在我國(guó)南方推廣比較多的倒置式屋面做法，即將保溫層置于防水層之上。此類(lèi)做法必須采用憎水性的保溫材料，如擠塑板等，并且保溫層上需設(shè)置細(xì)石混凝土等保護(hù)層。該做法能一定程度上避免保溫層竄水的問(wèn)題，但由于保溫層上未設(shè)置防水層，水極易進(jìn)入保溫層并存在于保溫層的縫隙中，如板縫、保溫板與防水層之間，一方面降低了保溫效果，另一方面，當(dāng)進(jìn)入冬季時(shí)，由于結(jié)冰膨脹導(dǎo)致保護(hù)層和面層開(kāi)裂破損，影響了屋面的使用。盡管倒置式屋面防水層置于保溫層之下，但由于傳統(tǒng)防水層粘結(jié)工藝無(wú)法實(shí)現(xiàn)與結(jié)構(gòu)層的滿(mǎn)粘，以致防水層與結(jié)構(gòu)層之間竄水層的存在，導(dǎo)致滲漏。此外，維修時(shí)工藝復(fù)雜，需將防水層之上的保溫、保護(hù)、面層等構(gòu)造層次全部揭除，費(fèi)工費(fèi)力。

防水層的選擇

  對(duì)于防水卷材保溫一體化板上表面的防水層而言，主要是考慮了屋面防水層可能面臨的使用環(huán)境相對(duì)比較惡劣，沒(méi)有保溫層的保護(hù)，甚至是需要直接外露，還可能是有種植的需求，因此，防水層的選擇適宜選擇物理性能優(yōu)越、耐候性能好、有耐根穿刺等性能的防水卷材，如1.5mm厚PVC、TPO、MAC防水卷材等。

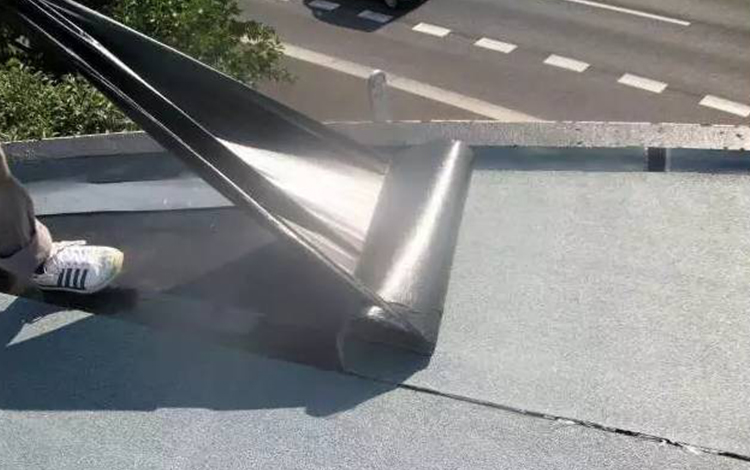

  對(duì)于下表面的防水層，很重要的是需要防水層能夠很好地跟基層的混凝土或水泥砂漿找平層牢固粘結(jié)，讓其成為屋面結(jié)構(gòu)板的“皮膚”，從而避免竄水的發(fā)生，提高系統(tǒng)的可靠度，同時(shí)，還需要具有良好的施工應(yīng)用。從這些要求看，我們不難想到最近十來(lái)年廣泛應(yīng)用的自粘卷材濕鋪技術(shù)?？紤]到卷材與保溫芯層的復(fù)合工藝和技術(shù)，選擇PCM高分子自粘橡膠復(fù)合防水卷材最為適合。

  高分子卷材防水層和優(yōu)良的硬泡聚氨酯保溫層通過(guò)工廠化在線(xiàn)復(fù)合成“三明治”式的一體化板，利用自粘卷材的濕鋪技術(shù)及振動(dòng)工藝，將防水保溫一體化板做成屋面結(jié)構(gòu)層的“皮膚”，該做法可大大簡(jiǎn)化屋面構(gòu)造層次，避免了防水層以下竄水的發(fā)生，從而提高屋面防水的可靠度，確保保溫層的持久高效，同時(shí)，降低了屋面工程施工作業(yè)條件，減少了人為因素的影響。
